王  英，王寶忠

（中國石油集團測井有限公司遼河分公司，遼寧 盤錦  124010）

摘  要：古潛山油藏埋藏深，地層溫度高，滲透率低，巖性致密、堅硬，儲層巨厚。古潛山油藏這些特殊的儲層特點，對后續的工程技術提出極高要求。采用具有地層改造性能的耐高溫的復合射孔技術，實現在近井地帶形成多徑向輻射狀裂縫，從而有效的增加滲流面積，提高近井地帶的連通能力，最終達到提高產能的目的。

關鍵字：古潛山；（超）高溫；復合射孔

0  引  言

古潛山油藏的勘探開發已經成為XX油田增儲上產的重要產能油藏。隨著近年相關技術的發展，古潛山含油底界拓深至5000 m。儲層埋藏深，地層溫度高，滲透率極低，巖性致密、堅硬。對于古潛山深層勘探，井越深井下壓實越嚴重，地層有效孔隙^[1]和井眼之間的連通性較差，并且井下溫度也高。古潛山油藏這些特殊的儲層特點，對后續的工程技術提出極高要求。

采用具有地層改造性能的耐高溫的復合射孔技術^[2]，實現在近井地帶形成多徑向輻射狀裂縫，從而有效的增加滲流面積，提高近井地帶的連通能力，最終達到提高產能的目的。

1  XX油田古潛山地質情況

（1）XX油田古潛山儲層埋藏深，多為致密性堅硬地層，且壓實嚴重，滲透率極低；

（2）隨著鉆井相關技術的發展，目前古潛山含油底界和壓裂改造深度已經拓深至5000 m甚至更深，儲層溫度在120℃至160℃，甚至更高；

（3）古潛山儲層的天然裂縫、溶洞較為發育。

目前，古潛山油藏是XX油田的主力上產油藏。針對古潛山儲層的特點，需要采用具有地層改造性能的，并且具備耐高溫性能的復合射孔技術來進行完井作業。

2  （超）高溫復合射孔技術的研究

復合射孔具有射孔、造縫、消除壓實帶和清洗射孔孔眼的作用，因此，在XX油田古潛山的勘探開發過程中得到應用，并取得一定效果。但是，由于復合射孔沒有耐高溫火藥，在實際應用中受限制于深井井下溫度高^[3]而難以得到更廣泛的應用。20XX年在X古X-X井，就曾發生過因?yàn)榫聹囟雀撸斐蓮?fù)合射孔槍身誤起爆的事故。為此，我們對復合射孔的火藥進行耐高溫研究^[4]，使得復合火藥的耐溫級別符合施工的要求，并進行耐溫試驗，獲得良好效果。

2.1 復合藥餅?zāi)蜏卦囼?yàn)

對研制的兩種（超）高溫復合火藥進行了耐溫試驗。

從A火藥中取復合火藥（火藥顏色為蛋黃色），放入燒杯中，燒杯重24.0333 g，加入復合火藥后重27.6430 g，火藥凈重3.6097 g。

從B火藥中取復合火藥（火藥顏色為黃色），放入燒杯中，燒杯重22.7808 g，加入復合火藥后重26.2865 g，火藥凈重3.5057 g。

將兩個裝有兩種試驗用復合火藥樣品的燒杯分別放入烘箱中加溫。烘箱溫度到達180℃后保持溫度做復合火藥耐溫試驗。180℃恒溫48小時后從烘箱中取出裝有復合火藥的燒杯，復合火藥試驗品總質量減少1.4312 g，火藥變黑，燒杯底部有一層白色粉末。

圖1  A復合火藥180℃恒溫48小時試驗

圖2  B復合火藥180℃恒溫48小時試驗

表1 兩種復合火藥耐溫試驗表

經過加溫試驗后的復合火藥，質量有微量減少，顏色變黑，用明火可點燃且燃速較快。試驗證明我們研究的復合火藥在180℃溫度下48小時的各項性能完全符合要求。

2.2 （超）高溫復合射孔槍打靶試驗

（1）試驗一：Φ76 mm射孔槍裝填76超高溫射孔彈，孔密16孔/米，彈間裝填15個高溫藥餅（210 g）。將裝好的射孔槍放入Φ127 mm套管中，外套Φ177.8 mm套管靶筒，進行兩次打靶試驗。

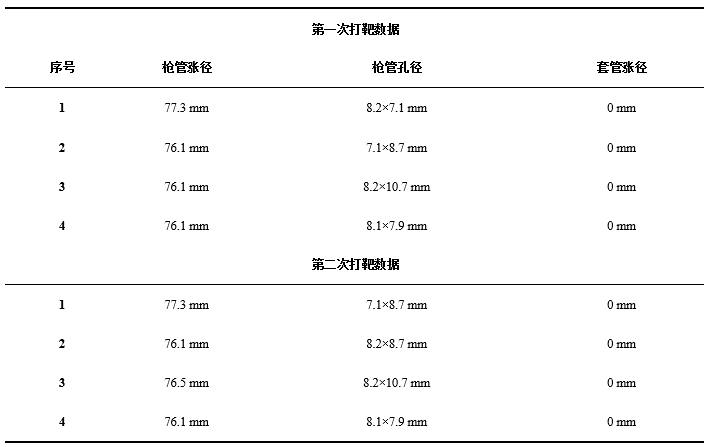

表2  Φ76 mm射孔槍裝填（超）高溫射孔彈、火藥試驗數據

（2）試驗二：長度為1 m的Φ89 mm射孔槍1支，89超高溫復合射孔彈16發，長度為1.3 m的Φ139.7 mm套管一根。

表3  Φ89 mm復合射孔槍試驗數據

（3）以上打靶試驗結果證明，（超）高溫復合射孔槍滿足GB/T20489《油氣井聚能射孔器通用技術條件》。

3  （超）高溫復合射孔技術安全性的研究

3.1 測量井溫

由于古潛山儲層埋藏深，大多在4000 m以上，造成地層溫度較高。在射孔之前，要進行井溫測井^[5]，為選用合適的耐溫級別器材及復合火藥提供可靠依據。目前，利用三參數井溫儀和新研制的脈沖式井溫儀測量得到準確的井下溫度，根據溫度使用相應的射孔器材。在實際施工中，對測得的井溫?cái)?shù)據進行統計分析，計算井下地層溫度梯度^[6]，進而掌握古潛山的地層溫度整體情況。避免了因井下高溫造成射孔槍誤射孔事故的發生。

3.2 研制防脫扣射孔器材

為防止在下油管過程中，射孔槍由于管柱旋轉及震動而產生的脫扣發生^[7]，特研制了防脫扣器材。在接頭與接頭、接頭與槍管連接部位加工防脫絲扣，在連接槍身時擰上防脫扣頂絲，有效的避免槍身絲扣退扣而造成的落井事故的發生。并依此研制出防脫扣系列射孔槍，不僅應用在古潛山深井，還在大斜度井、海上平臺井等得到推廣使用。

3.3 建立器材使用檔案

為了保證所使用的器材質量，為每一口井都建立器材使用檔案。從射孔器材配件到火工品都做詳細的使用記錄，可以作為事故調查的追溯依據，也為今后器材的選擇使用總結經驗。火工品原則上都統一使用一個廠家生產的產品，達到最佳的使用效果。

3.4 召開施工前的準備會，編寫施工設計書

在接到射孔通知單后，及時組織召開有施工、裝槍、火工品單位及相關單位負責人參加的準備會。針對井況，確定射孔器材、耐溫級別、施工方式及重點注意事項等，制定施工方案，并形成會議紀要存檔。由專人負責編寫“施工設計書”，施工小隊施工前組織學習“施工設計書”，按照設計內容精心施工。

4  現場應用

在XX油田古潛山區塊共完成射孔40井次，其中采用（超）高溫復合射孔技術33井次，射開厚度1500 m，使用射孔彈22479發，射孔發射率100%，一次成功率100%。創造經濟產值3300 萬元。目前，高溫復合射孔技術已在XX油田推廣應用。

5  效果對比

（1）高溫復合射孔技術使用新研制的復合火藥，其耐溫級別由原來的120℃提高到180℃，達到了（超）高溫級別，可以適用于井深更深，井溫更高的古潛山油井。

（2）采用防脫扣射孔器材、射孔施工前測量井溫、建立器材（射孔、火工品）使用檔案等措施，有效的避免了因高溫誤起爆及射孔槍身落井等事故的發生。

6  結  論

古潛山高溫復合射孔技術的研究與應用主要取得以下幾方面的成果：

（1）高溫復合射孔技術安全可靠，解決了復合射孔耐高溫的難題，一次成功率100%，沒發生過安全事故。

（2）高溫復合射孔技術可在改善射孔孔道流通環境的基礎上，使近井地帶地層產生裂縫，改善地層的流動效率，提高原油產量。

（3）高溫復合射孔技術對破裂壓力異常高的地層，在水力壓裂前進行復合射孔，有效降低地層破裂壓力，提高壓裂效果^[8]。

隨著XX油田古潛山油藏勘探開發不斷取得新成果，已經成為油田的主要產能，古潛山鉆井的數量勢必要逐年增加。高溫復合射孔技術不僅非常適合于古潛山地質條件下的射孔施工，而且還具有安全等特點，滿足了用戶的需求，也創造豐厚的經濟效益和良好的社會效益，將會有更好的應用前景。

參考文獻：

[1]  譚廷棟.確定地層有效孔隙度的幾種方法[J].測井技術,1979 (01):4-16.

[2]  孫新波,劉輝,王寶興.復合射孔技術綜述[J].爆破器材,2007,36(05):29-32.

[3]  岳玲玲.深井高溫鐵礦熱害防治技術研究[D].秦皇島:燕山大學,2015.

[4]  成建龍,孫憲宏,喬曉光,等.油氣井用火藥的耐高溫性能研究[J].測井技術,2008,32(02):95-99.

[5]  閆來喜,孫玉環.井溫測井在疑難井中的應用[J].測井技術,1999,23(02):155-158.

[6]  石穎.油井井下溫度場的數值模擬[D].大慶:東北石油大學,2004.

[7]  李克儉.射孔槍槍體斷裂原因及預防措施[J].石油機械,1997(08):46-48.

[8]  戚斌.提高致密砂巖氣藏壓裂效果的定向射孔技術應用研究[J].油氣井測試,2009,18(03):68-70.
