陸  楠，胡曉艷，李  偉，劉貴清，譚勝禹

(沈陽消應爆破工程有限公司,遼寧 沈陽  110136)

摘  要：本文介紹了鄒平縣發電廠兩座180 m鋼筋混凝土煙囪的爆破拆除，介紹了爆破工程環境、爆破參數設計、爆破有害效應控制以及爆破安全防護等。根據爆破后煙囪倒塌方向準確，有害效應控制在設計范圍內，對周圍環境沒有造成影響。此次爆破拆除安全、高效，可為類似工程爆破拆除提供參考。

關鍵詞：180米煙囪；爆破拆除；爆破參數；有害效應

EXAMPLE OF DEMOLITION OF TWO 180M REINFORCED CONCRETE CHIMNEYS

LU Nan，HU Xiaoyan，LI Wei，Liu Guiqing，TAN Shengyu

(Shenyang Xiaoying Blasting Engineering,Liaoning,Shenyang 110136，China)

Abstract:This paper introduces the demolition of two 180m reinforced concrete chimneys in zouping county power plant,the blasting engineering environment,blasting parameter design,blasting harmful effect control and blasting safety protection.According to the accurate direction of chimney collapse after blasting,the harmful effect is controlled within the design range and has no effect on the surrounding environment.The blasting demolition is safe and efficient,which can provide reference for similar blasting demolition.

Key words:180meters chimney, blasting demolition, blasting parameters, harmful effects

1  工程概況

待拆除的兩座180 m鋼筋混凝土煙囪位于山東鄒平二電廠區內，建造于2003年8月，因廠區技術改造需要，經安全論證決定采用爆破法拆除。

1.1 周圍環境

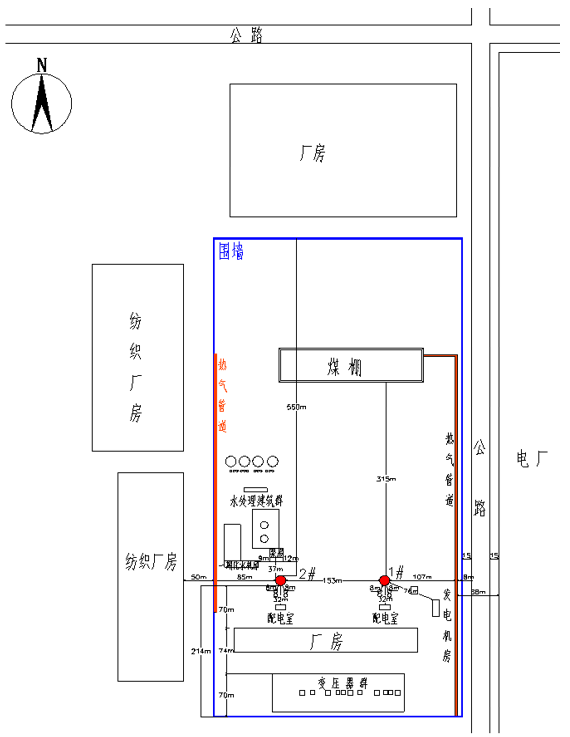

1#、2#煙囪相距153 m，在同一場地上。1#煙囪東側107 m是熱氣輸送管道、115 m是廠區圍墻、130 m是月河三路馬路、175 m是電廠；2#煙囪西側83 m是熱氣管道、85 m是廠區圍墻、135 m是紡織廠廠房；1#、2#煙囪南側8 m是電除塵器機組、32 m是配電室、70 m是廠房、144 m是變壓器群、214 m是廠區圍墻；1#、2#北側315 m是煤棚，550 m是廠區圍墻，其中2#煙囪西北側37 m是泵房。周圍環境圖如圖1所示。

1.2 煙囪結構

1#、2#煙囪高180 m，標高±0.00 m外半徑8.29 m、內半徑7.81 m；煙囪筒壁采用鋼筋混凝土材料，內襯材料采用輕質耐酸陶土磚；煙囪±0.00 m標高處南北方向?yàn)榕呕铱冢呕铱诟?/span>2.4 m、寬1.8 m；煙囪6.25 m標高東西方向?yàn)闊煹揽凇⒎e灰平臺；煙道口高7.75 m、寬4.5 m，積灰平臺厚0.25 m,平臺由井字梁支撐，煙囪井字梁端頭由12根構造柱支撐，中間由四根60×60 cm的立柱支撐。

圖1  現場環境圖

2  重點、難點分析

從周圍環境和煙囪結構上看，有以下幾個特點，也是設計施工的重點和難點：1）煙囪體積大、質量大。其底部直徑16.58 m，自重約6290T，兩座煙囪爆破時觸地振動大，增加安全防護難度。2）煙囪積灰平臺由井字梁支撐，端頭由12根構造柱支撐，中間由四根60×60 cm的立柱支撐，增加了爆破倒塌難度，需精細處理。3）由于拆除的煙囪南側是電除塵機組、配電室、西北側是泵房，距離很近，安全要求高，對倒塌方向、爆破振動、爆破飛散物的防護增加了難度，要求精心設計、嚴格施工、科學管理、使周邊的設備設施完好無損，達到零事故率的安全指標。

3  爆破技術設計

3.1 方案選擇

本次兩座180 m煙囪采取定向倒塌爆破拆除方案。根據周圍環境及場地大小，在兩座煙囪底部分別開一個切口，使1#煙囪向正北方向倒塌，2#煙囪向北偏東22°方向倒塌^[1,2]。如圖2所示：

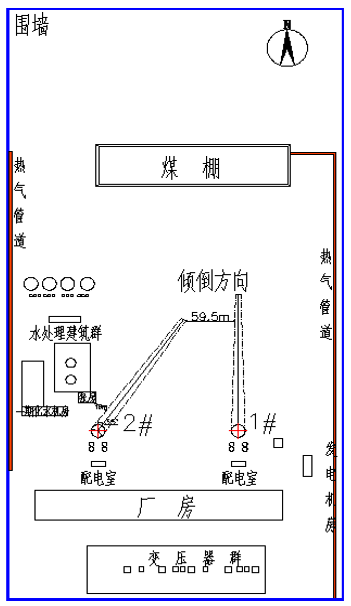

圖2  煙囪傾倒方向示意圖

3.2  爆破切口設計

3.2.1 切口形狀

煙囪采用正梯形切口^[3]。如圖3所示：

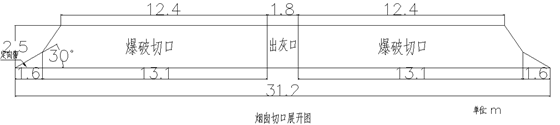

圖3  爆破切口展開示意圖

3.2.2 切口高度

根據理論和類似工程經驗，煙囪爆破切口高度可按下式設計確定：

(1)

得出結合工程情況取切口高度為2.5 m，距離地面標高為0.5 m。如圖5所示：

3.2.3 爆破切口長度設計.

煙囪采用定向倒塌設計方案一般是對其底部筒壁實施爆破。爆破范圍一般是筒壁的周長的即：

(2)

根據計算得，切口長度取31.2 m，所對應的開口角度為216°。如圖4所示：

3.2.4 定向窗的設計

定向窗的底腳一般選取。三角的底邊長為2～3倍壁厚，確定定向窗底邊長為1.6 m,底腳為30°。如圖3所示

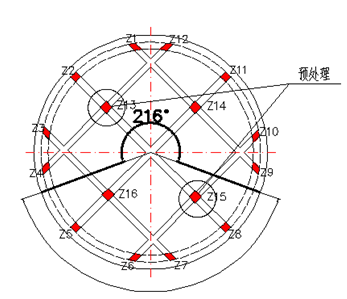

          圖4  爆破切口平面圖                                                圖5  爆破切口位置示意圖

3.2.5 爆破預拆除

為使煙囪順利倒塌，對于關鍵部位及對倒塌有影響的部分在爆破前采用人工或機械拆除進行預處理。

使用人工機械開設爆破切口兩側定向窗，要求開口角度準確，邊線整齊。

沿切口底邊水平位置割斷筒壁支撐部分中心點左右各三根外側豎筋，減小倒塌時的抗拉力矩。

將切口位置支撐部份筒壁內部的構造柱在切口底邊位置將鋼筋割斷；出灰口兩側的框架柱在切口底邊處的鋼筋割斷。

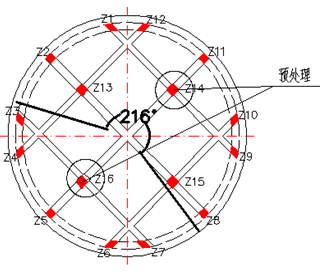

煙囪積灰平臺由井字梁支撐，煙囪井字梁端頭由12根構造柱支撐，中間由四根60×60 cm的立柱支撐，為減少中間立柱對爆破倒塌的影響，在爆破前采用人工機械方式預先拆除2根，剩余立柱同煙囪一起爆破拆除。1#煙囪預先拆除Z13和Z15立柱，2#煙囪預先拆除Z14和Z16立柱。如圖6、圖7所示

圖6  1#煙囪積灰平臺立柱預處理示意圖                       圖7  2#煙囪積灰平臺立柱預處理示意圖

3.3 爆破參數設計

（1）煙囪爆破切口筒壁孔網參數^[4]

a、本次爆破炮孔直徑為φ=0.05 m

b、最小抵抗線：W=δ/2 =240 mm(δ為壁厚)；

c、炮孔間距：a=(1.2～2.0)W=288 mm～480 mm取0.35 m

d、藥孔排距：b=(0.8～1.0)a=280 mm～350 mm取0.35 m

e、炮孔深度：L=(0.67～0.7)δ=321 mm～336 mm取0.40 m

f、炸藥單耗：q=3.8 kg/m3

g、單孔裝藥量：Q=qV=0.225 kg

（2）煙囪爆破切口立柱孔網參數^[5]

a、最小抵抗線（W）：取斷面短邊（B）的一半，W=B/2=0.23 m～0.3 m

b、炮孔間距：a＝(1.2～2.0)W=0.4 m～0.5 m

c、炮孔深度（L）：L=0.8B=0.33 m～0.48 m

d、單孔藥量（Q）：Q=KV=0.18 kg～0.40 kg

3.4 爆破網路設計

采用非電毫秒導爆管雷管的復式起爆網路，四通連接，高能電容式起爆器起爆。

1#煙囪以導向窗為中心，將爆破切口從中間往外劃分為對稱的4個區域Ⅰ區、Ⅱ區、Ⅲ區、Ⅳ區，每孔藥包裝2發相同段別7 m的非電毫秒導爆管雷管。Ⅰ區和Ⅱ區裝毫秒導爆管雷管3段（延期時間為50 ms），Ⅲ區和Ⅳ區裝毫秒導爆管雷管7段（延期時間為200 ms），孔外采用四通連接，孔內延期方式，使用高能電容式起爆器做起爆能源。如圖8、圖9所示。

2#煙囪以導向窗為中心，將爆破切口從中間往外劃分為對稱的4個區域Ⅰ區、Ⅱ區、Ⅲ區、Ⅳ區，每孔藥包裝2發相同段別7 m的非電毫秒導爆管雷管。Ⅰ區和Ⅱ區裝毫秒導爆管雷管4段（延期時間75 ms），Ⅲ區和Ⅳ區裝毫秒導爆管雷管8段（延期時間250 ms），孔外采用四通連接，孔內延期方式，使用高能電容式起爆器做起爆能源。如圖10、圖11所示

為減小爆破塌落振動，1#和2#煙囪采用15段毫秒導爆管雷管（延期時間880 ms）進行延期，使其不同時落地。

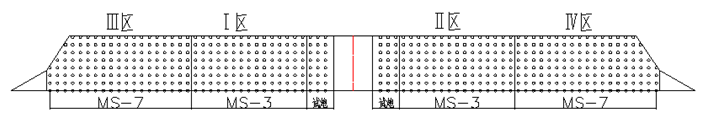

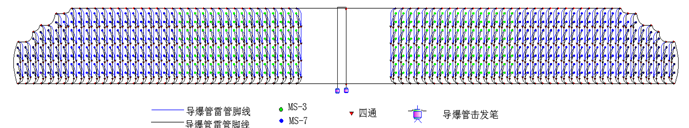

圖8  1#煙囪炮孔分布及段位布置示意圖

圖9  1#煙囪網路連接示意圖

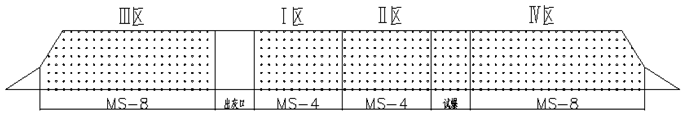

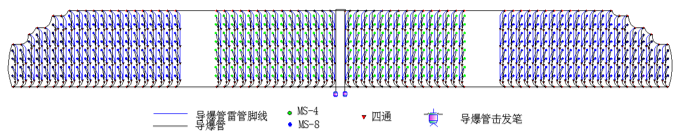

圖10  2#煙囪炮孔分布及段位布置示意圖

圖11  2#煙囪網路連接示意圖

4  爆破安全控制與防護

高煙囪爆破拆除的安全防護重點包括控制倒塌方向、飛石和塌落振動。

4.1 倒塌方向的控制

高聳建筑物爆破，控制好倒塌方向，是決定爆破成功與否的關鍵，也是安全防護的重點。為了確保煙囪準確按設計方向倒塌，應嚴格把好以下技術關：

（1）精心技術設計

首先應根據煙囪結構進行精心的技術設計，包括確定倒塌方向，選擇切口位置、切口參數（切口形狀、切口長、寬、定向窗角度）設計等。

（2）準確測量定位

根據技術設計方案，1#煙囪向正北方向倒塌，2#煙囪向北偏東22°方向倒塌，施工時采用全站儀將爆破切口標繪在煙囪上，嚴格按設計施工。

（3）做好預拆除、控制施工質量

按技術設計開好導向槽、定向窗，控制好定向窗的角度。

4.2 塌落振動的控制^[6-8]

高聳的煙囪爆破倒塌落地瞬間會觸地沖擊地面，在地面內產生沖擊振動效應，在拆除爆破高聳建（構）筑物時，沖擊震動效應為重點監測對象。

根據中科院提出的公式：

(3)

(4)

式中，Vc為爆破坍塌物觸地引起的地表振動速度，cm/s；R為坍塌物重心觸地點距建筑物的距離，m；I為坍塌物觸地沖量；M—坍塌物的質量，kg；G—重力加速度，m/s²，9.8 m/s；H為爆破坍塌建筑物重心落差，m；

本次煙囪總質量約為6290 t，所以取m=6.29×106 kg；塌落物重心取77 m。

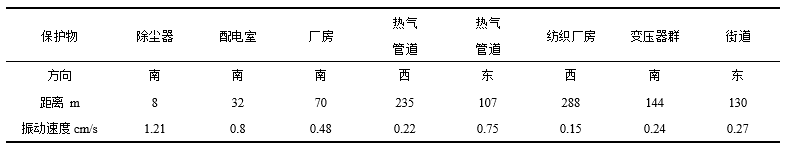

表1  1#煙囪塌落振動安全校核

表2  2#煙囪塌落振動安全校核

經計算得：爆破坍塌物觸地引起的地表振動速度與上表中進行對比結果顯示本次煙囪爆破拆除不會對周圍環境產生影響。爆破可以保證周圍建（構）筑物的安全。

為降低塌落振動，通過鋪設緩沖層減緩?fù)搀w直接沖擊地面的速度，同時在需保護的一側開挖寬0.5 m、深2 m、長120 m的減震溝。緩沖材料為黃土、黃沙等，首先在倒塌方向70～200 m處垂直于傾倒軸線，成條狀堆放寬約2～3 m長約15～20 m，厚度2～3.5 m緩沖土堤，個別緩沖土堤可以加寬加高，每道緩沖堤后面設減震溝一條，深2～3 m。堤間距為40 m左右，200 m處設防沖墻加高加厚。

4.3 爆破飛石的控制

爆破飛石的飛散距離是劃定爆破安全警戒范圍的確定防護等級的主要依據。對拆除爆破飛石的飛散距離，大連理工大學對拆除爆破工程產生的飛石距離與單位炸藥用量之間的關系：

(5)

式中，為無覆蓋條件的下拆除爆破飛石的飛散距離，m，為拆除爆破單位用量，kg/m³

計算得出在無覆蓋條件下爆破飛石飛散物飛散的距離為142 m，因此本次爆破采取飛石防護措施，將爆破飛石控制在安全允許范圍內。

飛石防護措施采取對裝藥部位用草簾（其他柔性材料）進行近體防護，每三層用鋼筋進行捆扎三道，共計九層防護。對周圍需要防護設施采用懸掛草簾、建筑模板、竹笆等遮擋防護。嚴格控制飛石飛出對周圍的建筑物產生危害，保障周圍環境安全。

5  爆破效果

爆破于2016年9月23日按期進行，起爆后，兩座煙囪按照設計的倒塌方向傾倒著地。經過安全檢查確認，煙囪倒塌方向準確，解體后全部在預先構筑的減振土壩上，對爆破飛石的防護效果好，煙囪傾倒的塌落振動控制有效，未對周圍環境造成影響，破碎效果良好，煙囪筒壁均完全解體。本次爆破拆除施工作業，達到預計目標，圓滿成功。

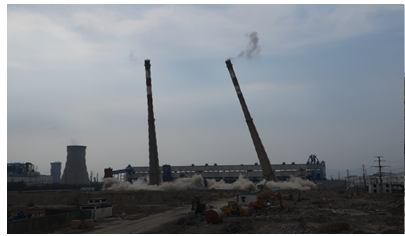

圖12  爆破照片

6  結  論

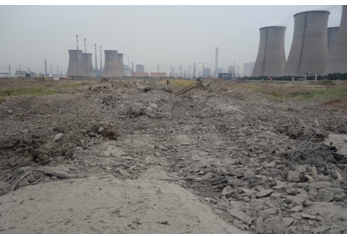

（1）兩座180 m高大煙囪采用一次定向傾倒爆破方案實施拆除時，由于煙囪高度大、質量重，塌落觸地振動危害較大，應選取沙土質等柔性材料作為緩沖墊層，對倒塌區域內的建筑廢料進行清除，壘筑減震壩，開挖減震溝可大大減小振動的影響。

（2）在施工過程中，根據設計采用精密儀器進行精準測量、放樣，確保定向窗、切口尺寸及角度準確，復核準確再進行施工，可準確控制倒塌方向。

（3）爆破拆除采用大切口，高精度定位，控制最大單響藥量和孔間爆破時差，實現了精細爆破。

（4）對倒塌產生阻力的支撐柱，事先進行預處理和爆破過程中采用弱化處理，達到準確倒塌的目的。
