白海濱
（中國華冶科工集團有限公司天津第三分公司，天津市 301799）
摘 要：傳統巷道掘進施工采用人工手持風動式氣式鑿巖機進行施工，，隨著礦山井巷設計斷面設計擴大、機械化水平不斷提高和綠色礦山發展的要求，液壓鑿巖臺車掘井施工在降低人工開挖勞動強度、改善作業環境、充分發揮機械設備效率等方面具有明顯優勢，符合現代現代化礦山發展潮流，是今后隧道施工機械化發展的必然。液壓鑿巖臺車在井巷光面爆破施工技術成為專業化施工隊伍做大做強所理應發展的技術。本文以山西省峨口鐵礦為依托，為保證從施工方法所使用的臺車性能參數、爆破方案的選擇、炮孔的布置、爆破方法等方面對光面爆破的影響進行了分析。
關鍵詞：鑿巖臺車；光面爆破；井巷掘進；爆破；
0 引 言
光面爆破是通過選擇合理的布孔方式和爆破參數[1]，使爆破后巖面光滑平整，防止巖面開裂，以減少超欠挖和支護工程量，增加巖壁穩定性，減弱爆破振動對圍巖的擾動，進而達到控制巖體開挖輪廓的技術；
采用阿特拉斯281鑿巖臺車施工具有速度快、自動化水平高、施工質量高、操作安全、巷道掘進作業工作環境好等特點[2]，在礦山井巷掘進光面爆破施工中，具有廣泛的推廣和應用的價值。

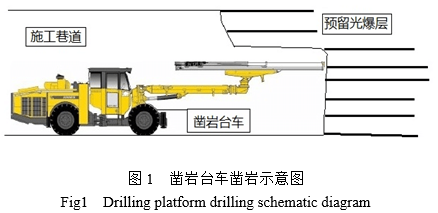

1 阿特拉斯Boomer281鑿巖臺車鑿巖
阿特拉斯281鑿巖臺車[3]行走機構為輪胎式、鑿巖動力為液壓式，總功率65 KW，行走銅芯電纜YC4*35 mm2。此設備是新型平巷鑿巖設備，適用于大斷面巷道快速掘進施工。鉆孔采用45 mm柱齒鉆頭、R38鉆桿，鉆孔直徑48 mm，鉆孔深度3.3 m。采用直眼掏槽爆破，掏槽眼深3.5 m，輔助眼和周邊眼深3.3 m，每循環進尺3.0 m。
（1）阿特拉斯Boomer281鑿巖臺車鉆孔直徑為48 mm，藥卷采用2#巖石乳化炸藥，起爆雷管為8號工業雷管，周邊眼采用導爆索起爆，爆破網路采用孔內非電半秒導爆管雷管起爆，掏槽眼采用非電半秒導爆管雷管以利于擴大掏槽效果。
（2）放樣布眼：測量人員準確給出巷道中心線和腰線；鉆眼前，施工人員用紅油漆畫出開挖輪廓線，并標出炮眼位置，其誤差不得超過50 mm；每次畫出開挖輪廓線的同時，要對上次爆破斷面進行檢查，及時調整爆破參數。
（3）鉆眼要求
掏槽眼：深度、角度按設計施工，眼口間距誤差和眼底間距誤差不得大于50 mm。
輔助眼：深度、角度按設計施工，孔口間距誤差均不大于50 mm。
周邊眼：開孔位置應落在在設計斷面輪廓線上，其間距誤差不得大于50 mm；周邊眼外斜率不得大于50 mm/m，孔底位置最大不得超出開挖斷面輪廓線150 mm。內圈眼至周邊眼的排距，誤差不得大于50 mm；當工作面巖體不平時，應按現場實際情況調整炮眼深度并相應調整裝藥量，力求所有炮眼（除掏槽眼外）眼底在同一垂直面上。鉆眼完畢，施工班組按炮眼布置圖進行檢查并做好記錄，有不符合要求的炮眼應重鉆，經檢查合格后，方可裝藥爆破。
（4）炮眼布置要求
先布置掏槽眼，其方向在巖層層理明顯時應盡量垂直于層理，掏槽眼應比其他眼加深200 mm。
輔助眼按均勻分布的原則布置。
周邊眼嚴格按標定的開挖輪廓線進行布置，在硬巖層中，周邊眼的孔口在斷面設計輪廓線上，眼底部位超出輪廓線約10 cm；在軟巖層中，周邊眼的孔口應在斷面標定輪廓以內小8 cm，將眼底部落在巷道輪廓線上。
為了滿足光爆要求，爆破參數的選擇[4]，要求符合下列規定（根據圍巖狀況及時調整）：
① 周邊眼間距400~600 mm。
② 最小抵抗線為500~700 mm。
③ 周邊眼單位長度裝藥量：中硬巖：200~250 g/m。
爆破效果，應達到以下標準：
① 巷道掘進輪廓線，不大于設計150 mm，不小于設計。
② 幫巖面無明顯的炮震裂縫。
施工中根據現場爆破材料性能和圍巖情況，隨時調整鑿爆參數以取得理想光面爆破效果。
2 爆破參數的確定[5]
（1）炮眼布置的原則
首先布置掏槽眼→然后根據光面爆破原則布置周邊眼→底板眼→輔助眼
（2）循環進尺
綜合考慮各項因素，阿特拉斯Boomer281臺車鑿巖取3.0 m。

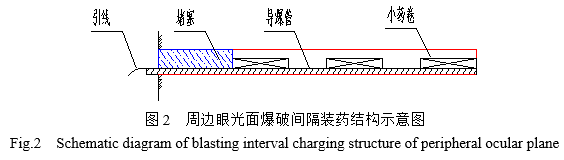

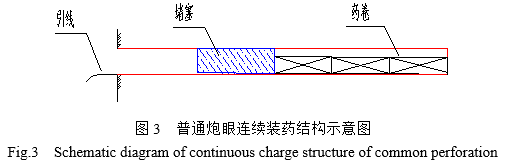

（3）裝藥結構
（4）起爆方式
爆破時采用孔底起爆，導爆管雷管簇聯，為保證掏槽效果，掏槽眼內裝置兩發雷管；孔外聯接時，將導爆管分成5-6組，均使用1段非電導爆管雷管反向聯接，并用膠帶纏牢，將最后一發1段非電導爆管雷管角線封口用刀切掉，將起爆線端頭用刀片或手指甲刀切平后插入導爆管內約5 cm.用防水膠帶將其纏牢；等人員全部撤至警戒線外安全地帶后，將起爆電纜另一端與遠程起爆器聯接并引爆。
3 安全技術要求
安全距離計算[6]（按照最大裝藥量160 Kg/次計算）
（1）地震波影響范圍
（1）
式中，R地為地震波影響半徑，(m)；Q為最大一響炸藥量，（kg）；K為地震波系數，取值為250；a為安全系數，取值為1.5；V為安全速度，取值為2.5（cm/s）；m為藥量指數，取值為1/3；
（2）沖擊波影響范圍
（2）
式中，R地為沖擊波影響半徑，（m）；Q為最大一響炸藥量，（kg）；K沖為地震波、沖擊波的安全系數，其值取為5。
4 警戒范圍
沖擊波影響半徑范圍之內的設備設施等爆破前必須提前進行防護，人員必須撤離到安全距離之外；并在沖擊波影響半徑范圍之外的主要通道口放好警戒，禁止人員進入爆破作業區[7]。
5 結束語
阿特拉斯Boomer281鑿巖臺車具有鑿巖速度快、自動化水平高、操作安全、巷道掘進作業工作環境好等特點，在峨口鐵礦露轉地開采項目工程中采用阿特拉斯281鑿巖臺車進行巷道掘進施工，施工中取得了良好效果。部分由于巷道圍巖性質不同，在炸藥選用，爆破參數設計中要在工作實際中不斷的摸索改進，進一步提高光面爆破質量效果[8]。在礦山井巷掘進施工中光面爆破的施工工藝，具有廣泛的推廣和應用的價值。
參考文獻:
[1] 李雄.井巷光面爆破參數的選擇實踐[J].采礦技術,2006(03):525-527.
[2] 《太鋼（集團）礦業分公司峨口鐵礦露天轉地下開采初步設計》中冶北方（大連）工程技術有限公司,2013.
[3] 馬天勇,張丕洪,陳鵬剛.Boomer 281掘進臺車在李樓鐵礦巷道掘進施工中的應用[J].現代礦業,2018,34(08):131-133.
[4] 汪旭光.《爆破手冊》[J]. 工程爆破,2010(2):94-94.
[5] 孫金山,李正川,陳明,等.《爆破安全規程》(GB 6722—2014)邊坡巖體爆破振動速度安全允許值的理論探討[J].巖石力學與工程學報,2017,36(12):2971-2980.
[6] 周叔良.提高鑿巖爆破工作效率和安全的方法[J].世界采礦快報,1991(10):17-18.
[7] 林祖成.淺談露天采石場破碎加工設施能否布置在爆破安全警戒區范圍之內的問題[J].安全與健康,2017(10):44-45.
[8] 蔡福廣.光面爆破新技術[M].中國鐵道出版社,1994.
