王  英，王寶忠

（中國石油集團測井有限公司遼河分公司，遼寧 盤錦  124010）

摘  要：大斜度（水平）井在進行再射孔作業中，由于特殊的井斜軌跡以及井內套管有未封堵井段與地層連通，對測量校深定位和加壓起爆射孔槍施工提出了更高的技術要求。本文闡述了大斜度（水平）井射孔作業目前采用的施工方法及存在的不足。結合現有的技術，提出在再射孔作業中利用雙功能球座，將電纜泵送校深和加壓起爆相結合，在井筒與地層連通的情況下，既能滿足泵送測量校深準確定位又能實現加壓起爆射孔槍的施工方法。

關鍵詞：大斜度（水平）井；再射孔；雙功能球座；泵送校深；加壓起爆

0  引  言

近年來隨著油田開發需求及鉆井技術的不斷發展和完善，大斜度井、水平井?dāng)?shù)量逐年增多，隨之而來的是更多的射孔（油管輸送）完井的工作量。目前，大斜度（水平）井的初次射孔作業常采用的工藝流程是：利用油管將射孔槍下入到井內，射孔槍上部的油管連接1根篩管，井口安裝電纜旁通短接，采用泵送工藝^[1]把連接自然伽馬儀的電纜泵輸至定位短節處。上提電纜進行測量校深，管柱調整定位后，通過油管或油套環空加壓來起爆射孔槍。此種施工方法雖然應用成熟，但是，僅適用于大斜度（水平）井的初次射孔作業，卻不能進行再次射孔作業。原因在于，初次射孔時，井筒與地層不連通，處于封閉狀態，井口施加的壓力通過篩管直接作用在起爆器上起爆射孔槍。當進行再次射孔作業，此時井筒與地層連通，井口施加的壓力泄漏到地層，無法起爆射孔槍，造成射孔失敗。為此，需要一種施工方法來解決大斜度（水平）井再射孔的難題。

1  大斜度（水平）井再射孔施工現狀

1.1 再射孔的原因

大斜度（水平）井進行再射孔的主要原因有：
（1）調層上（下）返射孔，與原生產井段進行合采；
（2）篩管或是裸眼完井^[2]、原射孔井段孔眼堵塞，需要重新補孔；
（3）較長的射孔井段根據工藝要求，需要進行分段多次射孔；
（4）射孔槍（有部分未發射）發射率低于95%的技術要求，需要補孔。

1.2 施工現狀

大斜度（水平）井進行射孔作業，主要采用電纜泵送工藝先測量校深，對射孔槍進行調整和定位，然后在井口油管或是油套環空加壓起爆射孔槍。這種施工方法的前提是，井筒與地層不連通，處于封閉狀態，僅適用于初次射孔施工。有些大斜度（水平）井由于上述“1.1再射孔的原因”，需要在井筒與地層連通的狀態下進行再射孔。對這種井況下的射孔施工，由于受到井眼軌跡^[3]和井筒與地層連通的限制，可用的施工方法有：一是，先下入帶有定位短接的校深管柱到預定的射孔深度，泵送電纜進行測量校深，調整和定位管柱，然后起出管柱，連接射孔槍再次將原井管柱下入井內，在油管進行加壓起爆射孔槍；二是，將定位短接下入到直井段，射孔槍下入到斜（水平）井段，在直井段進行測量校深和定位^[4]，然后在井口油管內加壓起爆射孔槍；三是，油管連接射孔槍，直接下入到井底再上提的探底法，以井底深度為管柱上提的標準深度，上提管柱使射孔槍對準射孔位置，在井口油管加壓起爆射孔槍；四是，將井筒內的原生產層位進行封堵作業^[5]，使井筒達到封閉環境，井筒試壓合格后下一趟管柱，按照初次射孔工藝流程完成射孔作業。

1.3 現有施工方法的缺點

雖然在“1.2 施工現狀”中所述的4個施工方法可以完成大斜度（水平）井的再射孔作業，但是射孔施工工藝^[6]流程復雜，存在較多的缺點。

（1）上述施工方法一的缺點，需要下2趟管柱，包括1趟為校深管柱，1趟為射孔管柱。起出井口的校深管柱由于還要連接射孔槍再次下入井內，因此，不能隨意更換，否則可能造成誤射孔。起下2趟管柱，雖然是同一序列管柱，但是因為油管絲扣擰緊程度不同，造成2趟管柱長度產生很大的累積誤差，造成射孔深度誤差大。

（2）上述施工方法二的缺點，雖然施工簡單，但是在造斜點較早（淺）的井，斜井段或是水平段長度較大，定位短接到射孔槍之間就需要更多數量的油管，造斜井段過長致使射孔油零數據相應過大，勢必造成射孔深度的準確性難以控制，射孔深度誤差大。

（3）上述施工方法三的缺點，大斜度（水平）井經過長時間生產運行，由于井底沉積物堆積或是井下落物等情況，造成井底深度發生變化，因此，利用井底深度確定射孔深度的準確度不可靠。另外，在射孔槍探觸井底時受到擠壓，易造成槍身變形。

（4）上述施工方法四的缺點，在再射孔施工前要對原生產井段進行封堵作業，而且還要保證井筒試壓合格，才能進行射孔作業，增加工序，破壞產層，工作時效低。

針對大斜度（水平）井再射孔施工工藝^[7]的現狀和缺點，提出了利用雙功能球座，結合電纜泵送工藝和1趟管柱加壓起爆工藝來完成射孔施工的方法。

2  雙功能球座

2.1 球座結構

雙功能球座中心部位為一個可以容納鋼制投球的球座，該球座底部連通有4條泵送通道，并與球座外壁相通。這4條泵送通道在泵送電纜時起到循環壓井液作用。4條泵送通道與球座中軸線成一定的角度，可以防止壓井液中的沉積物堆積在球座上造成堵塞泵送通道。在球座中心孔四周分布有4個上下垂直貫通的傳壓通道，該通道的作用是將井口油管施加的壓力傳遞給起爆器，起爆射孔槍。雙功能球座結構見圖1、圖2。

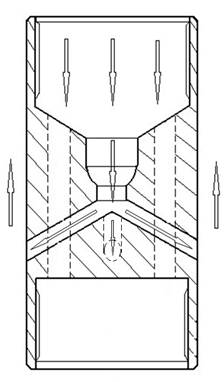

圖1  雙功能球座縱向剖面圖

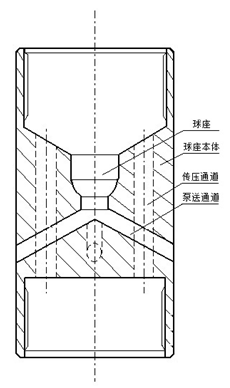

圖2  雙功能球座俯視圖

2.2 工作原理

雙功能球座連接在定位短接與射孔槍之間的油管處。當井口泵送電纜作業時，油管內的壓井液通過球座的中心通道，沿著泵送通道流出，進入到油管和套管的環空空間，壓井液的循環流動可以攜帶電纜及儀器向前運行，達到循環泵送的功能。見圖3。

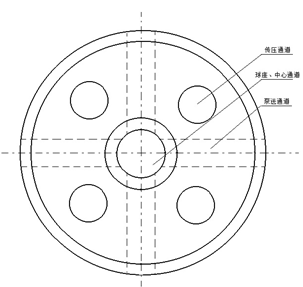

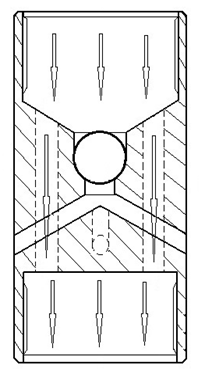

圖3  循環泵送功能                                                                        圖4 傳壓起爆功能

當井口加壓起爆作業時，將鋼制投球投入到油管內，鋼球沿著油管落入到球座中心通道的球座內，大斜度（水平）井段需要通過井口加壓泵送到球座內。此時，中心通道被鋼球完全封堵，井口施加的壓力就沿著中心通道四周的4個傳壓通道作用到起爆器上部，完成射孔槍起爆的功能。見圖4。

3  再射孔施工方法

3.1 施工過程

大斜度（水平）井再射孔施工，只需下入1趟管柱，即可完成泵送電纜校深和加壓起爆射孔槍。下入井內的射孔管柱程序為（從下至上）：射孔槍；起爆器；雙功能球座；油管；定位短接；校深油管。其中，再射孔管柱中無需連接篩管。

將射孔管柱下入到預計的射孔深度，首先進行測量校深施工。在井口安裝電纜旁通，電纜下井，在直井段依靠電纜及儀器自身重力和絞車的推力使電纜向下運行。當?shù)竭_造斜點或是電纜遇阻處時，將電纜旁通擰緊密封，井口加壓進行電纜泵送作業。測量校深作業中，雙功能球座的泵送通道是暢通的，壓井液在井口施壓的狀態下從油管內循環到油套環空空間，推動電纜及儀器泵送至定位短接以下，開始上提電纜完成測量校深。由于雙功能球座的使用，可以將定位短接下入到射孔層位附近來完成校深，沒有了油管的累計誤差，提高了射孔深度的準確性。

當射孔管柱調整定位后，進行加壓起爆作業。在井口油管口處將鋼制投球投入，鋼球落入至雙功能球座內，井斜較大或水平井段需要井口施壓泵送至球座內。鋼球進入到球座中心通道，將泵送通道封閉，壓井液不能循環，此時，油管與套管不連通形成密閉狀態。井口壓力持續增加，壓力沿著傳壓通道傳至球座下方的起爆器上，達到起爆壓力值，引爆射孔槍，完成再射孔施工。

3.2 施工關鍵點

（1）在現場施工中，泵送的壓力要進行嚴格的控制。井斜度較小的井在泵送施工時，只要在油管內建立正常的循環即可，依靠循環的液體推力將電纜輸送^[8]到目的深度。但是，在造斜點早或是斜井段距離長、水平井段、井內壓井液密度大等井況下，就需要提高泵入的壓力，來推動井下電纜向前運行。在射孔測量校深施工中，槍身已經下到井內，起爆器為加壓方式起爆，因此，就要采取必要的措施來避免槍身誤起爆事故的發生。一是，嚴格控制井口泵入的循環壓力值。根據井深（垂直深度）、壓井液性質等確定合理的安全的泵入壓力值，能使井下電纜平穩運行即可。二是，提高壓力起爆器的安全壓力值。在起爆器銷釘計算時，增加安全壓力數值，也就是增加剪切銷釘數量，提高起爆器的起爆壓力。

（2）在電纜泵送過程中，要掌控好泵壓與電纜運行速度。由于井況（井斜、井斜段長度、井深、壓井液等）不同，向井下泵入的壓力也不同，對電纜的下放速度也要與泵壓進行適應性調整。泵車操作手、絞車工與儀器操作員密切配合，時刻注意泵送排量、張力及曲線變化。

（3）雙功能球座具有方向性，連接油管時，球座中心通道一端向上，不能反向連接。

4  結  論

（1）目前，大斜度（水平）井的再射孔的幾種施工方法存在諸多不足：需要下2趟管柱；射孔深度誤差大；槍身擠壓變形；工序復雜等。

（2）在井筒與地層連通的情況下，利用雙功能球座的施工方法，只需下入1趟管柱就可以完成泵送電纜校深和加壓起爆射孔槍施工。在射孔層位附近對定位短接進行測量、校深和定位，保證了射孔深度的準確。

（3）泵送電纜過程中，嚴格控制井口泵送壓力值，提高壓力起爆器的安全壓力值，可以有效的避免射孔槍身誤起爆事故的發生，保證施工安全。
